Penerangan Skru Bola 16mm
Skru bola 16mm ialah komponen mekanikal yang serba boleh dan tepat digunakan secara meluas dalam mesin CNC, peralatan automasi dan jentera perindustrian. Dengan diameter luar 16mm, ia menawarkan pelbagai pilihan plumbum daripada 2mm hingga 32mm dan tersedia dalam-gred ketepatan tinggi C7 dan C10. Konfigurasi standardnya ialah-benang tangan kanan, manakala benang-kiri boleh disesuaikan untuk memenuhi keperluan reka bentuk tertentu. Skru bebola ini dihasilkan dengan kawalan kualiti yang ketat untuk memastikan pergerakan yang lancar, hayat perkhidmatan yang panjang dan prestasi yang boleh dipercayai, walaupun dalam keadaan-kelajuan atau beban berat-tinggi.
DLY, sebagai pengeluar skru bebola 16mm yang dipercayai, menyediakan pelbagai jenis model termasuk siri SFU, DFU, SFI, DFI, SCI, SCM, SFE, SFK dan SFA. Dengan stok yang banyak dan keupayaan untuk menyesuaikan panjang sehingga 4000mm, DLY memastikan penghantaran cepat dan sokongan yang sangat baik untuk aplikasi industri global.
Terokai rangkaian penuh kami-Skru Bola berkualiti tinggi dalamKategori Skru Bola.

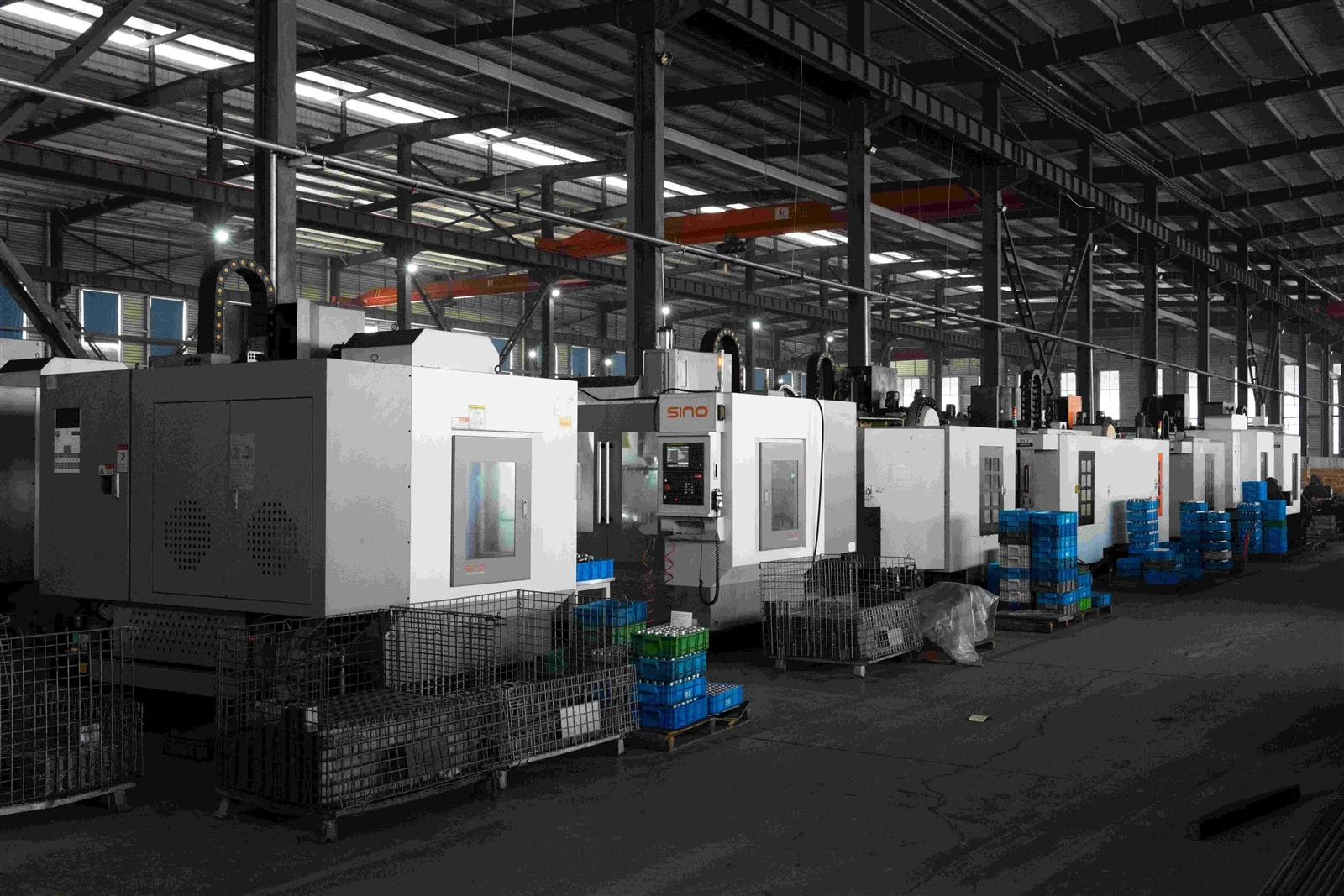

Lawati Kilang Skru Bola Bergulung 16mm Kami
Dimensi Skru Bola 16mm
Dengan pelbagai siri yang tersedia sepertiSFU, DFU, SFI, DFI, SCI, SCM, SFE dan SFK, DLY menyediakan penyelesaian yang boleh dipercayai untuk pelbagai aplikasi industri.
PerbandinganJadual Dimensi Standard dan Spesifikasi 16 Skru Bola Gred Berubah
|
Model |
Kelas Ketepatan Utama |
Arah Benang |
Bilangan Gigi |
Jenis Standard Pengekodan Skru |
Kacang berkenaan taip |
Skru Penukaran Panjang Terpanjang |
||
|
Diameter Luar D |
memimpin I |
Diameter Bola Da |
R: Kanan L: Kiri |
|||||
|
16 |
4 |
2.381 |
C10,C7 |
R |
1 |
SCR01604(N) |
V, I ,U,BSH |
4000mm |
|
5 |
3.175 |
C10,C7 |
R/L |
1 |
SCR01605 |
V, NI, NU, BSH |
||
|
10 |
3.175 |
C10,C7 |
R |
1 |
SCR01610 |
V, NI, NU, BSH |
||
|
16 |
2.778 |
C10,C7 |
R |
4 |
SCR01616 |
Y |
||
|
32 |
2.778 |
C10,C7 |
R |
8 |
SCR01632 |
Y |
||
Skru Bola 16 mm, Jadual Perbandingan Saiz dan Spesifikasi H/A
|
Model |
Kelas Ketepatan Utama |
Arah Benang |
Bilangan Gigi |
Jenis Standard Pengekodan Skru |
Kacang berkenaan taip |
Skru Penukaran Panjang Terpanjang |
||
|
Diameter Luar D |
memimpin I |
Diameter Bola Da |
R: Kanan L: Kiri |
|||||
|
16 |
5 |
2.778 |
C10,C7 |
R |
1 |
SSR01605 |
H,A |
4000mm |
|
10 |
2.778 |
C10,C7 |
R |
2 |
SSR01610 |
H,A |
||
|
16 |
2.778 |
C10,C7 |
R |
4 |
SSR01616 |
H,A |
||
|
20 |
2.778 |
C10,C7 |
R |
4 |
SSR01620 |
H,A |
||
Perkhidmatan Penyesuaian
Memimpin Penyesuaian
Pilih daripada petunjuk standard termasuk 2mm,4mm, 5mm, 10mm, 16mm dan 32mm, atau minta konfigurasi petunjuk tersuai untuk memenuhi keperluan aplikasi tertentu.
01
Pilihan Arah Benang
Pilih antara arah benang-tangan kanan (R) atau-kiri (L), dengan pilihan dwiarah tersedia untuk aplikasi khusus.
02
Konfigurasi Jenis Kacang
Pilih daripada pelbagai jenis nat, termasuk siri V, I, U, BSH, NI, NU dan Y untuk memadankan keperluan beban dan pemasangan tertentu.
03
Keperluan Panjang Khas
Minta panjang skru tersuai sehingga 4000mm, dengan skru penukaran tersedia untuk aplikasi lanjutan.
04
Tamat Perkhidmatan Pemprosesan
Sesuaikan pemesinan akhir, termasuk konfigurasi benang, mengetik atau pelekap khas, untuk memudahkan pemasangan dalam sistem tertentu.
05
Tanya Mengenai Set Skru Bola 16mm
Cadangan Penyesuaian Pemilihan dan Ketepatan
1. Perbandingan senario aplikasi skru bola 16mm dengan tahap ketepatan yang berbeza:
|
Kelas Ketepatan |
Proses Pengilangan |
Contoh senario yang berkenaan |
Julat ralat biasa |
|
C0-C3 |
pengisaran berketepatan tinggi |
Mesin litografi, -alat pengukur ketepatan ultra. |
±3~7μm/100mm |
|
C5-C7 |
Pengisaran biasa atau rolling sejuk |
Alat mesin CNC, lengan mekanikal |
±18~50μm/300mm |
|
C10 |
bergolek sejuk ekonomi |
Talian penghantar am, peralatan penyimpanan |
>±100μm/300mm |
2. Langkah berjaga-jaga:
① penggunaan menegak: perlu memasang brek (seperti brek motor servo), untuk mengelakkan kuasa-off slip;
② Senario kelajuan tinggi-: adalah disyorkan untuk memilih Lebih besar daripada atau sama dengan 10mm (seperti model 1605/1610) untuk mengelakkan kegagalan daya emparan yang disebabkan oleh kelajuan terlalu tinggi;
③ Keperluan jangka hayat yang panjang: beri keutamaan kepada nat edaran jenis penutup hujung (seperti jenis SBK); kitaran penyelenggaraan lebih panjang.
Butiran Produk
16 Meja saiz kilang skru bola
|
Model |
Dimensi sebelum bergolek |
Dimensi selepas bergolek (selepas pelindapkejutan) |
Jarum penyukat (bola keluli) |
|
1605 |
15.09 |
20.240 |
3.175 |
|
1605 levorotatory |
14.98 |
20.220 |
3.175 |
|
1610 |
15.08 |
20.240 |
3.175 |
|
1616 |
14.85 |
19.438 |
2.778 |
|
1620 |
14 |
18.435 |
2.778 |
16 skru bola pelindapkejutan lapisan kekerasan dalam
|
Model |
Kedalaman (mm) |
Kekerasan |
|
1605,1610,1616 |
1-1.5 |
58-60 |
Dapatkan Skru Bebola 16mm OEM Tersuai Anda
Pemilihan Ketepatan Produk, Pembersihan Dan Pramuat
1. Jadual rujukan ketepatan, kelegaan, gred pramuat dan nat terpilih
|
Ketepatan |
Pemeliharaan dan pembersihan |
Kacang, bentuk kacang |
Borang skru plumbum |
|
C10 |
PO dengan kelulusan |
Kacang tunggal |
Skru plumbum gulung-sejuk, skru plumbum rod gred berubah |
|
C7 |
(P1 atau PO)Piawaian DLY ialah (P1) |
Mengikut keperluan pelanggan |
Skru plumbum yang digulung sejuk |
|
C5 |
Dikilangkan mengikut keperluan pelanggan, jika tidak diperlukan, Piawaian DLY ialah (P2) |
Mengikut keperluan pelanggan |
Sejuk-skru plumbum gulung atau gred pengisaran dengan jadual ujian plumbum |
|
C3 |
Dikilangkan mengikut keperluan pelanggan, jika tidak diperlukan, Piawaian DLY ialah (P2) |
Mengikut keperluan pelanggan |
Gred pengisaran dengan jadual ujian plumbum |
2. Kelegaan (PO) gelek sejuk (gred penukaran) dan skru bola gred pengisaran (PO) kelegaan paksi maksimum
|
Dimensi diameter luar skru plumbum |
skru bola gulung sejuk (BALLSCREW) Kelegaan paksi maksimum |
Skru bola gred pengisaran Kelegaan paksi maksimum |
|
Φ04 -Φ14 skru bola kecil |
0.05 |
0.015 |
|
Φ15 -Φ -40 skru bola bersaiz sederhana |
0.08 |
0.025 |
|
Φ50 -Φ100 skru bebola besar |
0.12 |
0.05 |
|
LebihΦ100 untuk skru bola besar |
0.18 |
0.08 |
3. Nilai rujukan pramuat (P2) yang biasa digunakan
|
Spesifikasi |
Daya spring kacang tunggal (KG) |
Daya spring kacang dua kali ganda (KG) |
|
1605 |
0.1-0.3 |
0.3-0.6 |
|
2005 |
0.1-0.3 |
0.3-0.6 |
|
2505 |
0.2-0.5 |
0.3-0.6 |
|
3205 |
0.2-0.5 |
0.5-0.8 |
|
4005 |
0.2-0.5 |
0.5-0.8 |
|
2510 |
0.2-0.5 |
0.5-0.8 |
|
3210 |
0.3-0.6 |
0.5-0.8 |
|
4010 |
0.3-0.6 |
0.5-0.8 |
|
5010 |
0.3-0.6 |
0.8-1.2 |
|
6310 |
0.6-1.0 |
0.8-1.2 |
|
8010 |
0.6-1.0 |
0.8-1.2 |
|
10020 |
1.0-1.5 |
1.0-1.5 |
|
12020 |
1.5-2.0 |
1.4-1.8 |
Mengapa Memilih Kami?
Dengan lebih 20 tahun pengalaman industri, DLY, China yang dipercayaiKilang skru bola ketepatan 16mmdan pembekal kepada globalPemborong skru bola ketepatan 16mm, menyampaikan penyelesaian gerakan linear yang boleh dipercayai melalui sokongan kejuruteraan yang kukuh, R&D bersepadu-ke{1}}keupayaan perkhidmatan dan sistem kualiti yang diperakui ISO 9001, ISO 45001 dan ISO 14001-. Disokong oleh pembuatan termaju, lebih 60 paten dan portfolio produk yang komprehensif, kami memastikan prestasi yang konsisten, bekalan yang stabil untuk pesanan pukal dan pematuhan penuh dengan piawaian antarabangsa, dilengkapi dengan sokongan eksport yang cekap dan perkhidmatan selepas-penjualan responsif, termasuk bantuan 24/7, waranti setahun dan panduan teknikal yang lengkap.
Minta Sebut Harga untuk Skru Bola Ketepatan 16mm Borong
Soalan Lazim
S: Apakah skru bola 16mm?
A: Skru bebola 16mm merujuk kepada skru gerakan linear bergolek dengan diameter aci 16mm. Ia menukarkan gerakan putaran kepada gerakan linear yang tepat, sesuai untuk mesin CNC, automasi dan peralatan industri.
S: Apakah gred ketepatan yang tersedia untuk skru bola 16mm?
A: Skru bola 16mm DLY tersedia dalam ketepatan benang bergulung C7 dan C10, memastikan pergerakan lancar dan tindak balas yang minimum.
S: Bolehkah anda menyesuaikan panjang dan diameter bola?
J: Ya, kami menyediakan OEM dan skru bola 16mm tersuai, dengan panjang yang fleksibel.
S: S4: Apakah perbezaan antara skru bola 16mm yang digulung dan dikisar?
J: A: Skru bola bergulung, seperti siri 16mm DLY, adalah kos-efektif, sesuai untuk aplikasi ketepatan sederhana hingga tinggi dan mempunyai ketahanan yang sangat baik. Skru bola tanah menawarkan ketepatan yang lebih tinggi tetapi biasanya lebih mahal.
S: Siapa DLY?
J: DLY ialah kilang skru bola ketepatan 16mm yang dipercayai dan pembekal kepada pemborong skru bola ketepatan 16mm, dengan pengalaman lebih 20 tahun, lebih daripada 60 paten dan sistem kualiti yang diperakui-ISO (ISO 9001, ISO 45001, ISO 14001).
S: Mengapa memilih skru bola DLY 16mm?
J: DLY menawarkan prestasi yang boleh dipercayai, inventori yang besar untuk penghantaran pantas, perkhidmatan OEM/ODM dan sokongan teknikal yang komprehensif, termasuk panduan pemasangan, petua penyelenggaraan dan-perkhidmatan selepas jualan.
S: Adakah anda menyediakan harga pukal atau borong untuk skru bebola 16mm?
J: Ya, kami menyokong pesanan pukal dan menawarkan harga yang kompetitif untuk skru bola 16mm borong. Sila hubungi kami dengan kuantiti yang anda perlukan untuk sebut harga terperinci.
S: Bolehkah saya meminta skru bola 16mm OEM?
A: Sudah tentu. Kami menyediakan skru bebola 16mm OEM tersuai yang disesuaikan dengan spesifikasi anda. Hubungi pasukan jualan kami untuk membincangkan keperluan anda.
S: Bagaimanakah saya boleh melawat kilang skru bola gulung 16mm anda?
J: Pembeli yang berminat boleh menjadualkan lawatan ke kilang kami untuk melihat pengeluaran, kawalan kualiti dan inventori dahulu-tangan. Hubungi kami untuk mengatur lawatan.
S: Apakah waranti dan-sokongan selepas jualan yang anda tawarkan?
J: Semua skru bebola 16mm DLY disertakan dengan jaminan satu-tahun, sokongan teknikal 24/7 dan panduan untuk pemasangan, penyelenggaraan dan penyelesaian masalah.
