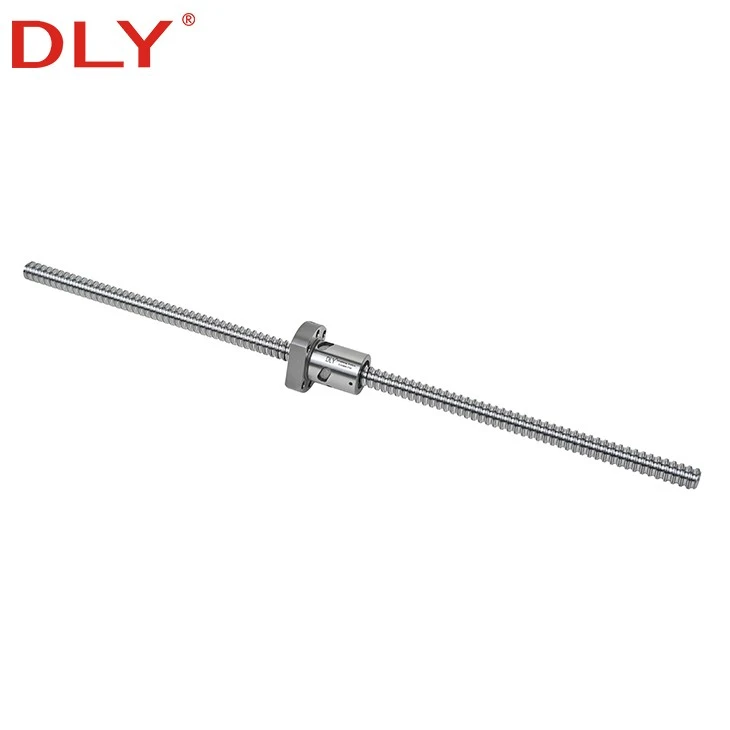

Skru bebola gulung sejuk DLY C7 dihasilkan untuk sistem penentududukan CNC umum, automasi dan industri yang memerlukan perjalanan linear terkawal tanpa kos skru tanah-ketepatan. C7 mengenal pasti gred ketepatan plumbum, manakala guling sejuk menerangkan bagaimana laluan perlumbaan skru terbentuk.
A C7 skru bolalazimnya ditentukan dengan sisihan perjalanan yang dibenarkan kira-kira 0.05 mm ke atas 300 mm perjalanan. Gred ini digunakan secara meluas di mana penyuapan yang stabil, pergerakan berulang dan bekalan kelompok yang menjimatkan diperlukan, tetapi kedudukan tahap kontur atau ukuran ultra-yang sangat tepat bukanlah keperluan utama.
DLY membekalkan skru bola gulung sejuk C7 dalam konfigurasi nat SFU, DFU, SFE, DFI, SFI dan lain-lain. Model standard boleh dibekalkan sebagai pemasangan skru-dan-nat atau dilengkapkan dengan panjang tersuai, aci-pemesinan akhir dan padananpenyokong skru bebola.
C7 Ketepatan Diterangkan
C7 ialah klasifikasi ketepatan yang digunakan untuk menerangkan sejauh mana perjalanan paksi sebenar mengikuti perjalanan nominal yang dikira daripada petunjuk skru. Jika skru bola mempunyai petunjuk 5 mm, sepuluh pusingan lengkap secara teorinya harus menghasilkan 50 mm pergerakan linear. Variasi pembuatan menyebabkan perjalanan sebenar berbeza sedikit daripada nilai teori ini.
Untuk skru bebola plumbum 5 mm, 60 pusingan sepadan dengan 300 mm perjalanan nominal. Skru C7 biasanya ditentukan dengan sisihan perjalanan yang dibenarkan kira-kira 0.05 mm merentasi selang 300 mm ini.
Sisihan ialah ralat perjalanan terkumpul, bukan ralat ditambah semasa setiap revolusi. Ia menerangkan hubungan antara perjalanan yang diperintahkan dan perjalanan sebenar dalam jarak yang ditentukan.
Kaedah pemeriksaan yang tepat, perjalanan rujukan dan nilai yang dibenarkan hendaklah mengikut spesifikasi yang disahkan untuk pesanan. Jumlah prestasi kedudukan juga akan bergantung pada kelegaan paksi, galas sokongan, penjajaran gandingan, kawalan motor, ketegaran mesin, suhu dan kualiti pemasangan.
C7 Ketepatan dan Tindak Balas
Ketepatan petunjuk dan tindak balas menggambarkan ciri yang berbeza dan tidak boleh dianggap sebagai spesifikasi yang sama.
Menghuraikan perbezaan antara perjalanan nominal dan perjalanan sebenar pada jarak tertentu. Ia terutamanya mempengaruhi kedudukan mutlak sepanjang strok.
Menerangkan pergerakan hilang apabila arah pergerakan berbalik. Ia dipengaruhi oleh saiz bola, padanan kacang, pramuat, haus dan keadaan pemasangan.
Skru bola boleh memenuhi ketepatan plumbum C7 dan masih mempunyai kelegaan paksi yang boleh diukur. Sebaliknya, mengurangkan tindak balas tidak mengubah ketepatan plumbum asal skru. Aplikasi yang memerlukan ralat pembalikan terkawal harus menyatakan kedua-dua gred ketepatan dan kelegaan paksi yang dibenarkan.
C7 Ketepatan dan Kebolehulangan
Kebolehulangan menerangkan keupayaan paksi untuk kembali ke kedudukan yang sama di bawah keadaan yang sama. Mesin boleh kembali secara konsisten ke satu kedudukan sementara masih mempunyai sisihan perjalanan mutlak pada kedudukan lain.
Atas sebab ini, nilai C7 sahaja tidak boleh digunakan sebagai spesifikasi kebolehulangan lengkap mesin. Kebolehulangan juga dipengaruhi oleh pembalikan arah, resolusi motor, tetapan kawalan, ketegaran galas, perubahan terma, keadaan laluan pandu dan beban luaran.
Apabila mesin memerlukan pergerakan yang tepat antara berbilang kedudukan mutlak, bajet ralat-kedudukan lengkap harus dinilai dan bukannya hanya bergantung pada gred skru bola.
Proses Guling Sejuk
Semasa penggelek sejuk, acuan membentuk keras mengenakan tekanan pada skru kosong dan secara plastis membentuk raceway heliks. Bahan disesarkan ke dalam profil yang diperlukan dan bukannya dikeluarkan oleh roda pengisar.
Rolling membolehkan diameter dan petunjuk standard dihasilkan dengan cekap dan konsisten. Ini menjadikan skru bola gulung sejuk C7 praktikal untuk pesanan berulang, bekalan penggantian dan pengeluaran peralatan industri secara berkelompok.
Selepas pembentukan raceway, skru melalui operasi seterusnya seperti rawatan haba, meluruskan, kemasan permukaan, pemadanan kacang dan pemeriksaan. Hujung aci kemudiannya boleh dimesin mengikut lukisan sambungan galas dan motor.
Rangkaian Produk DLY C7 Cold Rolled
Gred C7 tersedia merentasi struktur kacang DLY yang berbeza. Siri yang sesuai hendaklah dipilih mengikut ruang pemasangan, plumbum, kelegaan paksi, ketegaran dan keperluan beban dan bukannya gred ketepatan sahaja.
| Siri | Struktur Kacang | Sebab Pemilihan Utama |
|---|---|---|
| SFU | Nat tunggal bebibir standard | Dimensi biasa, ketersediaan model yang luas dan kegunaan industri am |
| DFU | Kacang dua bebibir | Ketegaran paksi yang lebih besar dan tindak balas yang lebih terkawal |
| SFE | Nat tunggal bebibir padat | Konfigurasi utama-besar untuk pergerakan linear pantas |
| DFI | Kacang dua bebibir | Prestasi pembalikan yang stabil apabila ruang pemasangan membenarkan nat yang lebih panjang |
| SFI | Nat bebibir -edaran dalaman | Struktur peredaran padat dan dimensi kacang terkawal |
| SCI / SCM | Konfigurasi kacang silinder | Penyepaduan ke dalam perumah kacang tersuai dan{0}}mekanisme terhad ruang |
Spesifikasi DLY cold rolled biasa termasuk 4 mm, 5 mm, 10 mm dan petunjuk yang lebih besar bergantung pada siri dan diameter yang dipilih. Ketersediaan model, dimensi nat dan penarafan beban mesti disahkan terhadap helaian spesifikasi yang sepadan.
Aplikasi yang Sesuai
Skru bola gulung sejuk C7 sesuai apabila peralatan memerlukan prestasi kedudukan praktikal, penghantaran yang cekap dan kos pembelian terkawal. Syarat permohonan biasa termasuk:
Aplikasi yang Memerlukan Ketepatan Lebih Tinggi
C7 tidak boleh dipilih secara automatik untuk setiap paksi kedudukan. Aplikasi ketepatan-lebih tinggi mungkin memerlukan skru bola gred C5, C3 atau lebih tinggi-lebih tinggi, bergantung pada panjang perjalanan dan ralat kedudukan yang dibenarkan.
Gred yang lebih tinggi harus dinilai untuk permohonan seperti:
- Pengisaran ketepatan dan paksi suapan alat mesin -ketepatan tinggi
- Menyelaras peralatan pengukuran dan pemeriksaan dimensi
- Kedudukan semikonduktor dan sistem penjajaran ketepatan
- -penggulungan nada atau pendispensan dengan kawalan kedudukan-mutlak yang ketat
- Panjang-paksi lejang dengan jumlah kecil{1}}elaun ralat
- Mesin tanpa maklum balas kedudukan luaran di mana ralat plumbum skru secara langsung menentukan ketepatan
Soalan Lazim
S: Adakah C7 bermaksud skru bola mempunyai 0.05 mm tindak balas?
J: Tidak. Kira-kira 0.05 mm setiap nilai 300 mm menerangkan sisihan perjalanan yang dibenarkan, bukan tindak balas paksi. Backlash ialah spesifikasi berasingan yang berkaitan dengan gerakan hilang semasa pembalikan arah.
S: Adakah ketepatan C7 sama dengan kebolehulangan mesin?
A: Tidak. C7 menerangkan ketepatan plumbum skru bola. Kebolehulangan mesin juga bergantung pada kelegaan paksi, galas sokongan, kawalan motor, laluan pandu, beban, suhu dan ketegaran pemasangan.
S: Bolehkah skru bola C7 digunakan dalam mesin CNC?
A: Ya. Skru bola gulung sejuk C7 biasanya digunakan dalam penghala CNC, mesin ukiran, mesin kerja kayu dan paksi suapan am. Pusat pemesinan ketepatan atau peralatan pemeriksaan mungkin memerlukan gred ketepatan yang lebih tinggi.
S: Bolehkah ralat petunjuk dikompensasikan oleh pengawal?
J: Sesetengah sistem kawalan boleh menggunakan peta ralat terukur atau maklum balas kedudukan gelung- tertutup untuk mengurangkan ralat kedudukan mutlak. Pampasan tidak menghilangkan kelegaan paksi, ubah bentuk elastik, pengembangan haba atau ralat pemasangan, jadi sistem mekanikal masih mesti memenuhi keperluan prestasi asas.
S: Bolehkah hujung aci dimesin sebelum penghantaran?
A: Ya. Tempat duduk galas, hujung gandingan, benang luar, bahu,-alur cincin penahan dan alur kekunci boleh dihasilkan mengikut lukisan yang diluluskan.
S: Apakah kuantiti pesanan minimum?
J: Model C7 standard biasanya boleh dipesan dari satu bahagian. Produk tersuai mungkin memerlukan kuantiti pesanan minimum yang lebih tinggi, yang mesti disahkan mengikut model, panjang dan proses pemesinan.
Hantar model skru bola, kuantiti, panjang, ketepatan perjalanan yang diperlukan dan lukisan hujung-aci. DLY akan mengesahkan siri kacang yang sesuai, keperluan pemprosesan dan unit sokongan yang sepadan.
