Apabila ketinggian pemasangan yang tersedia adalah terhad, menggunakan panduan linear konvensional boleh membuat meja mesin tidak perlu tinggi. Siri DLY EDH ialah alaluan panduan linear berprofil rendah-.dibangunkan untuk peralatan automasi padat, alat mesin kecil dan mekanisme ketepatan di mana ruang menegak mesti dikawal.
Blok jenis persegi EDH-menggabungkan ketinggian pemasangan yang dikurangkan dengan empat-edaran bola baris. Ia boleh membawa beban jejari,{3}}balikan dan sisi sambil mengekalkan gerakan linear yang lancar. Saiz 15, 20, 25 dan 30 tersedia dengan blok pendek SA dan blok standard CA.
Blok SA mengurangkan panjang keseluruhan blok dan berat bergerak. Blok CA memberikan penarafan beban dan momen yang lebih tinggi melalui-zon galas beban yang lebih panjang dan-corak pelekap empat lubang. Ini membolehkan saiz rel yang sama disesuaikan dengan-pemasangan yang berbeza dan keperluan beban.
Gambaran Keseluruhan Siri EDH
Rel Padat dan Pemasangan Blok
EDH menggunakan gabungan rel-dan-blok yang lebih rendah daripada laluan panduan beban berat-konvensional dengan saiz yang setanding. Ketinggian tengah yang dikurangkan membantu mengawal jumlah ketinggian meja mesin dan sistem pemacu.
Blok perseginya dipasang dari atas dan sesuai untuk struktur mesin padat. Reka bentuk bola-yang dikekalkan membantu mengekalkan bola keluli di dalam blok semasa pemasangan dan pengendalian.
| item | Spesifikasi |
|---|---|
| Jenis produk | Laluan panduan linear bola berprofil rendah-dengan blok segi empat sama |
| Sekat versi | blok pendek SA / blok piawai CA |
| Model yang ada | EDH15SA–EDH30SA dan EDH15CA–EDH30CA |
| Ketinggian pemasangan | 24–42 mm mengikut saiz |
| Bahan rel | Membawa keluli dengan litar lumba-tanah yang keras dan jitu |
| Ketepatan | H standard / P pilihan |
| Pramuat | Pramuat ringan atau sederhana mengikut keperluan gerakan dan ketegaran |
| Borang bekalan | Pemasangan rel dan blok yang dipadankan atau rel dan blok yang berasingan |

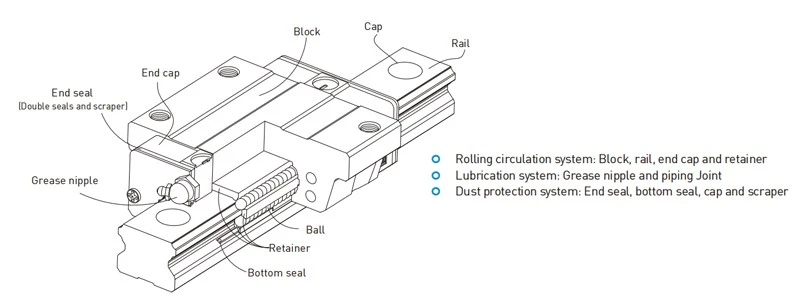

Struktur Dalaman
Empat baris bola keluli beredar secara berterusan melalui laluan lumba yang dimuatkan dan laluan pulangan dalaman. Susunan raceway membolehkan blok untuk menyokong beban dari arah pemasangan utama.
- Edaran empat-baris:menyokong beban jejarian,-balikan dan sisi.
- Penahan bola:membantu menyimpan bola di dalam blok apabila ia dikeluarkan dari rel.
- Pengedap hujung dan bawah:mengurangkan kemasukan habuk dan zarah kecil.
- Laluan pelinciran:membekalkan gris ke permukaan sentuhan bergolek.
Blok SA atau CA
EDH square-type low{1}}blok panduan profil
Blok Pendek SA
SA mempunyai badan blok yang lebih pendek dan dua lubang pelekap atas. Ia mengurangkan panjang pemasangan yang diperlukan dan berat yang dibawa oleh meja bergerak.
- Ruang pelekap membujur padat
- Berat bergerak yang lebih rendah
- Mekanisme beban ringan-ke-sederhana-
Blok Standard CA
CA mempunyai zon galas-beban yang lebih panjang dan empat lubang pelekap atas. Ia memberikan penarafan dinamik, statik dan momen yang lebih tinggi daripada blok SA dengan saiz nominal yang sama.
- Keperluan beban yang lebih tinggi
- Rintangan momen yang lebih besar
- Sambungan meja yang lebih tegar
| Saiz | SA Panjang | Panjang CA | Beban Dinamik SA | Beban Dinamik CA | Beban Statik SA | Beban Statik CA |
|---|---|---|---|---|---|---|
| 15 | 40.1 mm | 56.8 mm | 5.35 kN | 7.83 kN | 9.40 kN | 16.19 kN |
| 20 | 50 mm | 69.1 mm | 7.23 kN | 10.31 kN | 12.74 kN | 21.16 kN |
| 25 | 59.1 mm | 82.6 mm | 11.40 kN | 16.27 kN | 19.50 kN | 32.40 kN |
| 30 | 69.5 mm | 98.1 mm | 16.42 kN | 23.70 kN | 28.10 kN | 47.46 kN |
Dimensi dan Penilaian Beban
| Model | H (mm) |
W (mm) |
L (mm) |
Rel WR×HR (mm) |
C (kN) |
C₀ (kN) |
ENCIK (kN·m) |
MP/MY (kN·m) |
Berat Blok (kg) |
|---|---|---|---|---|---|---|---|---|---|
| EDH15SA | 24 | 34 | 40.1 | 15×12.5 | 5.35 | 9.40 | 0.08 | 0.04 | 0.09 |
| EDH15CA | 24 | 34 | 56.8 | 15×12.5 | 7.83 | 16.19 | 0.13 | 0.10 | 0.15 |
| EDH20SA | 28 | 42 | 50 | 20×15.5 | 7.23 | 12.74 | 0.13 | 0.06 | 0.15 |
| EDH20CA | 28 | 42 | 69.1 | 20×15.5 | 10.31 | 21.16 | 0.22 | 0.16 | 0.24 |
| EDH25SA | 33 | 48 | 59.1 | 23×18 | 11.40 | 19.50 | 0.23 | 0.12 | 0.25 |
| EDH25CA | 33 | 48 | 82.6 | 23×18 | 16.27 | 32.40 | 0.38 | 0.32 | 0.41 |
| EDH30SA | 42 | 60 | 69.5 | 28×23 | 16.42 | 28.10 | 0.40 | 0.21 | 0.45 |
| EDH30CA | 42 | 60 | 98.1 | 28×23 | 23.70 | 47.46 | 0.68 | 0.55 | 0.76 |
C ialah penarafan beban dinamik asas; C₀ ialah penarafan beban statik asas. MR, MP dan MY menunjukkan kapasiti momen statik dalam arah guling, pic dan yaw.
Dimensi Rel
Saiz rel panduan ED15, ED20, ED25 dan ED30
| Saiz Rel | Lebar WR | Ketinggian HR | Padang Lubang P | Jarak Akhir Piawai | Membetulkan Bolt | Berat Rel |
|---|---|---|---|---|---|---|
| ED15 | 15 mm | 12.5 mm | 60 mm | 20 mm | M3×16 | 1.25 kg/m |
| ED20 | 20 mm | 15.5 mm | 60 mm | 20 mm | M5×16 | 2.08 kg/m |
| ED25 | 23 mm | 18 mm | 60 mm | 20 mm | M6×20 | 2.67 kg/m |
| ED30 | 28 mm | 23 mm | 80 mm | 20 mm | M6×25 | 4.35 kg/m |
Mengapa Gunakan -Laluan Panduan Profil Rendah?
Pemasangan laluan pandu yang lebih rendah boleh mengurangkan jarak antara sistem pemacu dan meja bergerak. Ini membantu memudahkan susun atur mesin padat dan mungkin mengurangkan detik terbalik yang disebabkan oleh struktur meja yang tidak perlu tinggi.
EDH amat berguna apabila:
- Penutup mesin mengehadkan ruang pemasangan menegak.
- Meja bergerak mesti kekal dekat dengan paksi pemacu.
- Blok pendek dan ringan diperlukan.
- Beban bertindak dalam lebih daripada satu arah.
Aplikasi Biasa
Kaedah Penahan Rel
Bahagian rujukan rel hendaklah diletakkan dengan selamat apabila laluan pandu terdedah kepada beban sisi, getaran atau pecutan berulang. Kaedah penahan yang sesuai bergantung pada asas mesin, ruang pelekap yang tersedia dan beban yang dikenakan.
Mengamankan dengan Skru Pengikat
Mengamankan dengan Plat Tekanan
Kedudukan dengan Pin Dowel
Skru Pengikat dan Kunci Penahan
Mengamankan dengan Baji Penahan
Nota Pemasangan
- Keluarkan burr, habuk dan sisa minyak dari permukaan pelekap mesin.
- Letakkan bahagian rujukan rel pada datum mesin atau permukaan penahan.
- Ketatkan bolt rel secara progresif dan bukannya ketatkan sepenuhnya satu hujung dahulu.
- Lekapkan meja pada blok dan ketatkan bolt blok dalam urutan yang seimbang.
- Gerakkan jadual melalui pukulan lengkap dan semak rintangan yang tidak normal.
- Lubricate the raceways sebelum kitaran operasi pertama.
Jangan paksa blok ke rel yang tidak dijajarkan dengan betul. Jika blok mesti ditanggalkan, gunakan rel sementara yang sesuai atau alat sisipan untuk melindungi bola yang ditahan dan pengedap dalaman.
Pemeriksaan Sebelum Penghantaran
DLY memeriksa rel utama dan dimensi blok bersama-sama dengan keadaan permukaan pelekap dan bergolek.
- Lebar rel dan ketinggian rel
- Ketinggian pemasangan blok
- Memasang-kedudukan dan keadaan lubang
- Kelurusan rel dan selari larian
- Litar lumba dan rujukan-kemasan permukaan
- Perjalanan lancar rel dan blok yang dipadankan
Maklumat Pesanan
Sebut harga laluan panduan EDH yang lengkap memerlukan lebih daripada saiz nominal. Sila berikan:
- Model blok lengkap, seperti EDH20SA atau EDH25CA
- Panjang rel yang diperlukan
- Bilangan blok pada setiap rel
- Bilangan pemasangan rel
- Keperluan ketepatan dan pramuat
- Jarak hujung rel atau lukisan pelekap yang diperlukan
- Muatkan, kelajuan, lejang dan ruang pemasangan jika sokongan pemilihan diperlukan
Soalan Lazim
S: Apakah yang menjadikan EDH sebagai laluan panduan linear-berprofil rendah?
J: EDH menggunakan ketinggian pemasangan-dan-kereta api yang dikurangkan. Bergantung pada saiz, ketinggian keseluruhan berjulat dari 24 hingga 42 mm, membolehkannya memuatkan peralatan dengan ruang pelekap menegak terhad.
S: Perlukah saya memilih blok SA atau CA?
J: Pilih SA apabila panjang blok minimum dan berat bergerak yang lebih rendah adalah keutamaan. Pilih CA apabila aplikasi memerlukan beban dinamik, beban statik atau kapasiti momen yang lebih tinggi.
S: Bolehkah laluan panduan EDH dipasang secara menegak?
A: Ya. Susunan laluan perlumbaan empat-baris boleh menyokong beban jejarian,{2}}balikan dan sisi. Beban, momen, kaedah pelinciran dan struktur keselamatan masih harus diperiksa untuk-penggunaan paksi menegak.
S: Adakah bola akan jatuh jika bongkah itu dikeluarkan?
J: Struktur penahan bola-membantu mengekalkan bola dalam blok. Walau bagaimanapun, menggunakan rel sementara atau alat pemasukan disyorkan untuk melindungi pengedap dan sistem peredaran dalaman.
S: Bolehkah rel panduan dipotong mengikut panjang yang ditentukan?
A: Ya. DLY boleh membekalkan panjang rel yang ditentukan dan mengesahkan-lekap lubang dan jarak hujung sebelum pengeluaran. Lukisan disyorkan apabila -susunan lubang hujung adalah penting.
Sahkan Model Laluan Panduan EDH Anda
Hantar model yang diperlukan, panjang rel dan kuantiti blok. Jika anda memilih antara SA dan CA, sediakan ruang pelekap yang tersedia dan beban yang dikenakan untuk pengesahan teknikal.
